Bonne année 2020!
Edit 20200106
Ajout d'un paramètre 'Forme' qui permet d'avoir des dents égales aux creux sur le Cercle Primitif ( plus logique) ou des dents plus petites calculées uniquement sur le Cercle De Base.
*****
Voici un nouveau script G’MIC pour créer des images d’engrenages droits qui peuvent être imprimés, découpés ou gravés avec un laser.
Le programme G’MIC a été spécialement écrit pour ce script (Ce n’est pas une adaptation d’un programme existant).
Le script donne 3 calques de mêmes dimensions :
- 1 calque au fond transparent avec des données techniques.
- 1 calque blanc avec un tracé noir pour la roue Z2.
- 1 calque blanc avec un tracé noir pour la roue Z1.
La dimension des calques est limitée à 7200 pixels
L’interface graphique fait apparaître les paramètres, des informations techniques avec des messages d’avertissement ou d’erreurs.
Les mesures sont faites en pixels et les angles en degrés. Il suffit d’adapter ces mesures avec un coefficient d’échelle pour obtenir les valeurs en pouces, centimètres, etc.
Le rendu est lent car le tracé est fait point par point.
Le vocabulaire technique sur les engrenages est issu du site :
http://www.zpag.net/Dessin_Technique/1980/EngrnagesCames/Definition_Formule_engre_droit.htm
Paramétrage :
- Module m [pixels] = Dimension des engrenages. Ce paramètre est la base des calculs et peut être modifié automatiquement si le rendu théorique dépasse 7200 pixels.
- Angle De Pression alpha / Pressure Angle [20 Degres] : Cet angle peut être diminué automatiquement pour éviter un rendu aberrant.
- Contours + = Si validé donne une dilatation de 1 pixel du tracé sur les calques des roues Z1 et Z2.
- Les autres paramètres sont explicites.
*****
Accès à ce script dans G’MIC-GIMP 2.8.1 après une mise à jour :

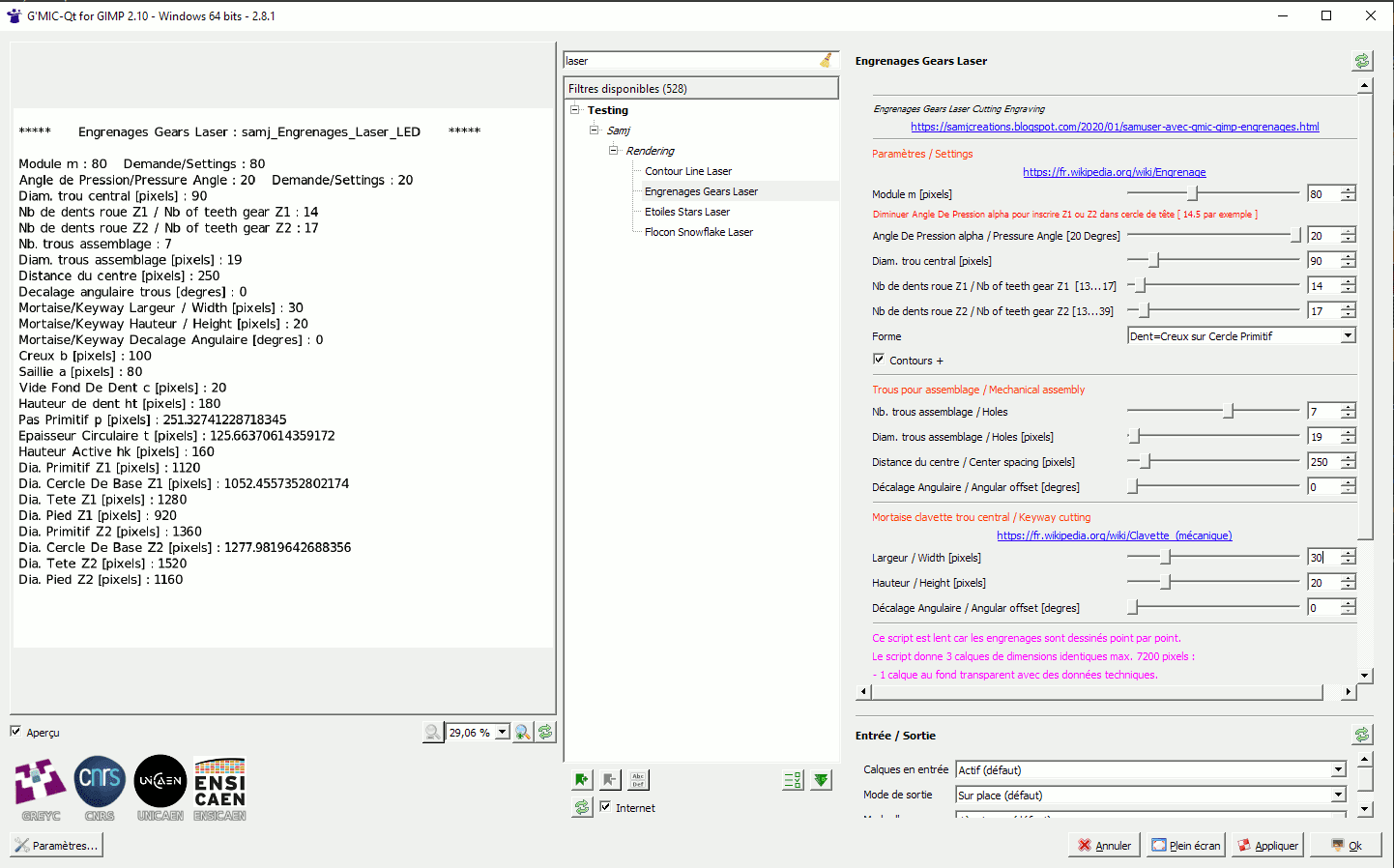

GUI
La roue Z2
La roue Z1
Le calque 'technique'
La 'copie visible' du rendu dans GIMP
La ligne de commande :
samj_Engrenages_Laser_LED 80,20,90,14,17,1,1,7,19,250,0,30,20,0
*****
*****
*****
